DIY暴力风扇

成培培
2026-06-02 / 0 评论 / 0 点赞 / 3 阅读 / 0 字

去年的DIY小项目四轴飞行器算是翻车了,转速拉满能起飞不过马上就会姿态失控坠机,原因其实也知道,就是推重比不够,正常来说推重比要达到2:1才能比较好的做姿态调整,而我用4个1503无刷电机配合1S的锂电池,推力最多也就200g的样子,整机装起来加电池自重已经达到150g以上了,这种情况基本是没有余量进行姿态调整了。继续折腾的话至少得换2S的锂电池,并且无刷电机也得换,PCB得重新设计太折腾了,本来我也不是为了起飞才玩的,过程已经让我学到很多东西,感觉可以到此为止了。
今年就玩些难度低一点的DIY项目吧,正好手头有无刷电机想到就做一个暴力风扇吧,就用之前做四轴飞控的边角料就行了。

需求描述

  1. 用之前的1S锂电池驱动,支持Type-C充电,并且使用拨动开关控制整个系统的供电
  2. 支持使用旋转编码器实现顺滑的无级变速,按下旋转编码器可以立刻停转
  3. oled小屏幕显示当前的转速档位从0~1000

零件采购

  1. 现成的无刷电机、电调、1S锂电池、STM32最小系统板
  2. TP4056锂电池充放电保护板,比较常见的
  3. EC11旋转编码器,自带按压开关
  4. 低压差线性稳压器HT7833
  5. 0.96寸OLED显示屏模块
  6. SS12D10G5拨动开关

我还是准备设计一个PCB转接板把我的STM32最小系统板插上去作为主控,再往转接板上焊接电池、拨动开关、旋转编码器等实现功能,不然单独设计一块带主控芯片的主板太麻烦了。

PCB设计

https://www.chengpei.top/upload/Fun%E5%8E%9F%E7%90%86%E5%9B%BE.jpg
https://www.chengpei.top/upload/Fun_PCB.jpg

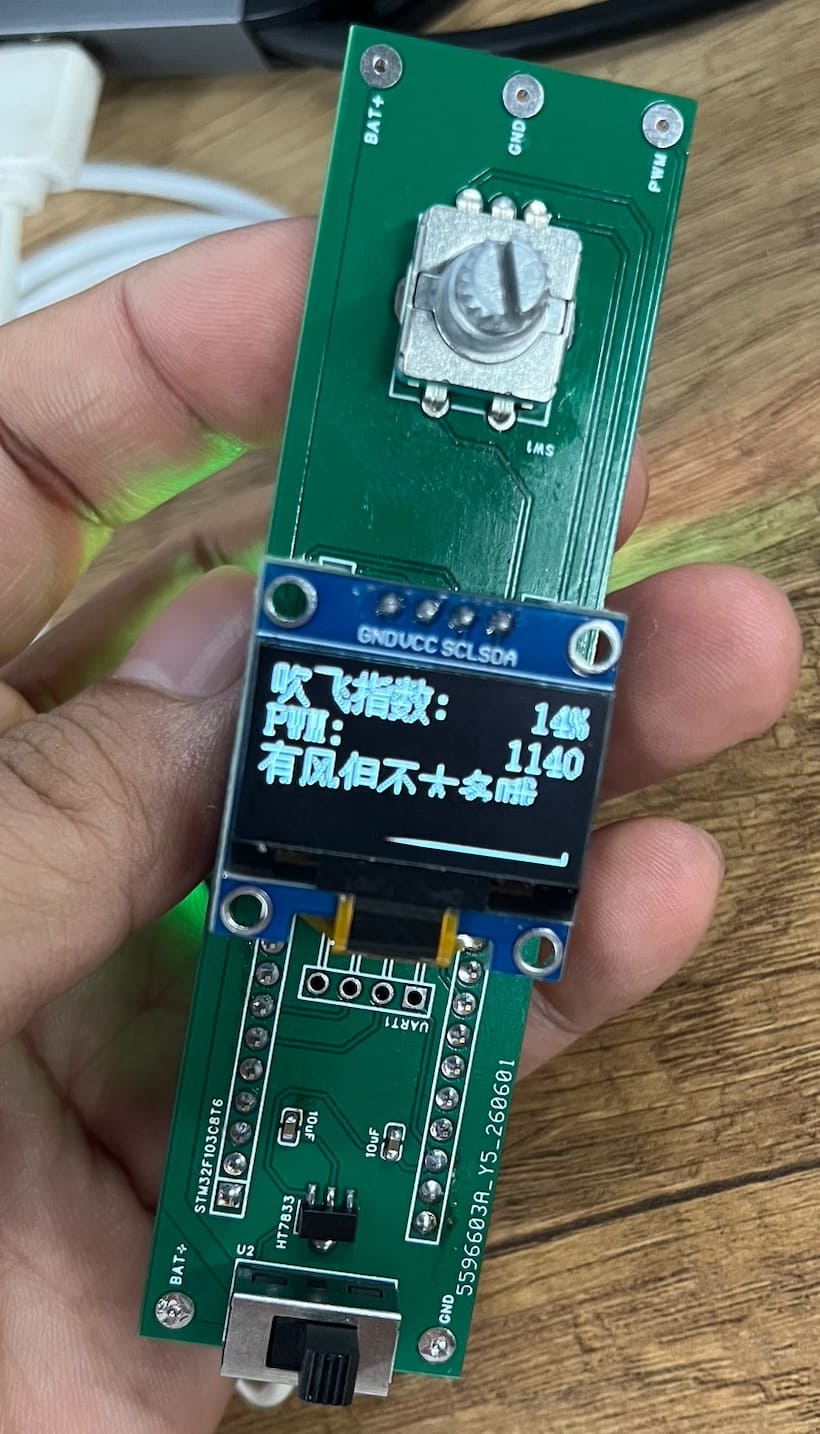

PCB设计很简单,用STM32的TIM2解码旋转编码器,用TIM3的通道1(CH1)输出PWM给电调控速,引出I2C的引脚驱动oled模块,串口1就预留着大概用不到,拨动开关串到电池的正极上用于控制整个系统的供电,电池一路直接给电调控点,另一路接到HT7833给单片机供电,2端预留了电池正负极焊盘以及电调的焊盘。
PCB已经提交嘉立创打样,每个月免费两次,嘉立创牛B!!!

外壳3D建模

等我的PCB到手了再结合电池、电调、无刷电机建模吧

0
